Merakit pemancar mini FM

Merakit Pemancar mini FM

Pemancar fm ini bekerja pada frekuensi 88- 108 MHz  dan memiliki jangkauan radius lebih dari 1 kilometer, tegangan yang digunakan sekitar  9 volt s/d 12 volt DC

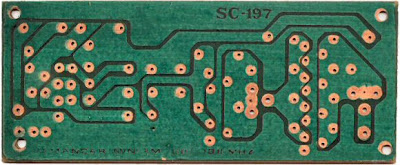

Pemancar ini menggunakan pcb produk ronica yang banyak dijual di toko elektronik dengan type Ronica SC-197

Rangkaian ini sangat cocok untuk para pemula yang hobi elektronik. Karena rangkaiannya             sederhana dan komponennya mudah didapatkan di toko toko elektronik.

Pemancar fm bisa dijadikan sebagai alat komunikasi geratis, memutar musik, untuk broadsact atau layak nya seperti siaran radio fm biasanya . pokoknya sangat mengasikan.



Pemancar fm ini terdiri dari 3 tingkat. Pada bagian osilator nya menggunakan transistor C9018, kemudian tingkat buffer 1 menggunakan 2 buah C930 yang dirangkai berpasangan, dan buffer terakhir rangkaian dari 4 buah C930. Ide merangkai transistor secara berpasangan ini adalah ide yang baik, selain menghasilkan penguatan yang lebih besar transistor yang berpasang-pasangan seperti ini juga dapat meningkatkan kestabilan.

Pada saat merakit sebaiknya jangan tergesa-gesa dengan mengerjakan langsung secara keseluruhan, tapi kerjakan tiap bagian agar adanya kesalahan dapat diketahui lebih awal.

Bagian pertama yang dikerjakan adalah osilator, setelah selesai dirakit dapat langsung dicoba, dengan cara menyalakan radio FM pada gelombang yang kosong dan atur volume radio sehingga suara desis terdengar jelas (akan lebih mudah jika dipakai radio yang mempunyaituning indikator). Putar inti dari koker (L1) kekanan sampai maksimal. (Dengan memutar koker kekanan frekuensi yang dihasilkan osilator makin rendah.)

Nyalakan pemancar FM, putar inti koker kekiri sampai desis pada radio FM hilang atau sampai indikator tuning menyala. Jika didapatkan sinyal yang kuat dan stabil, osilator dari pemancar ini telah bekerja dengan baik.


Bagian selanjutnya dapat mulai dirakit, setelah selesai dirakit. Nyalakan catu daya dan putar kedua trimmer (C8 dan C9) pada penyan.gga secara bergantian sampai didapatkan daya paling besar dan SWR paling kecil.

Jika ada yang ingin mencoba untuk belajar merakit Pemancar FM mini ini, tetapi kesulitan mendapatkan komponennya. Kami menyediakan dalam bentuk paket, yang terdiri dari satu pcb Pemancar FM mini lengkap dengan komponennya. Harga satu paket hanya Rp.50,000.00

Hubungi kami atau sms ke

082113082202

Wa 082113082202

Kami juga melayani pemesanan yang sudah dirakit/dites, harganya Rp.75.000.00

Pemancar fm membutuhkan Antene, kabel antene, dan power supply 12v untuk catu dayanya, ini sudah cukup. Antene Rp.50000, kabel antene Rp.30000 dan untuk power supply bisa menggunakan power supply Switcing 1A 12V, selain ringan, harganya juga jauh lebih murah jika dibanndingkan dengan Power suply yang menggunakan trafo, hagranya hanya Rp.35.000.

* Jadi jika ingin memesan lengkap sudah dirakit : 75000+50000+30000+35000=190.000

* Yang belum dirakit                                           : 45000+50000+30000+35000=160.000

* Pemancar nya saja yg sudah dirakit               : 75.000

* Pemancar nya saja yg belum dirakit               :45.000

Belum termasuk ongkos kirim

Kami menggunakan jasa JNE atauTIKI

Cara pembayaran

Konfirmasi pembayaran sms/Wa ke 082113082202.
 "Bahwa anda telah melakukan pembayaran".

Kami akan kirim secepatnya setelah ada konfirmasi pembayaran.

konfirmasi pembayaran sebelum jam 12.00, barang dikirim hari itu juga. Konfirmasi pembayaran diatas jam 12.00, barang dikirim pada hari kerja berikutnya.

Alamat kami : Karya Elektronik Ps Cisempur Rt 02/02 Jl. H.Edisukma km 17 Cigombong  Lido Bogor 16740

Informasi lebih lanjut sms/Wa ke 082113082202

Bukti pengiriman barang

Silahkan cek beberapa bukti pengiriman barang yang telah kami lakukan kepada pelanggan kami se Indonesia kilk disini

Kit wireless mic 88-108mhz dc 3volt. jangkauan 50mtr harga Rp.50.000,-

Kit pemancar mini fm 500mwat dilengkapi dgn pre amp mic. Harga Rp.75.000

Kit pemancar mini fm 3wat jangkauan 3- 5km. Dc 12volt harga Rp.175.000,- sudah dites

Kit pemancar fm 7wat mono jangkaua 5-10km. Dc 12v

harga Rp.350.000'- sudah dites

Paket pemancar fm mini mono yg sudah jadi, lengkap siap on air, sdh termasuk antene, kabel dan power supply dilengkpapi dgn vol mic dan vol musik

Paket 500mwat mono harga Rp.250.000,-

Paket 3wat mono harga Rp.500.000,-

Paket 7wat mono harga Rp.700.000,-

Paket pemancar fm mini stereo lengkap siap on air. sudah termasuk antene, kabel dan power suply

Paket pemancar fm stereo 500mwat harga Rp.400.000,-

Paket pemancar fm stereo 3wat harga Rp.600.000,-

Paket pemancar fm stereo 7wat harga Rp.900.000

Paket pemancar fm stereo 15wat harga Rp.1350.000,-

Tampak belakang

Cara pemesanan :

Telpon/ Sms 082113082202

Wa 082113082202

Pemancar fm stereo 7wat

Pemancar fm stereo 7wat dgn lcd display, pll fm modulator. Audio input 100mwat. Bisa langsung dari dvd, laptop atau dari mixer. Menggunakan rf final c1971.

Sudah termasuk antene, kabel dan power suply. Harga Rp.750.000

Pemancat fm 87.5-108mhz mono 3wat

Pemancar ini menggunakan 4buah tr c930 sebagai drivernya dan finalnya c1970, dilengkapi dgn penguat mic dan echo utk vocal. Kontrol volume mic dan volume musik. Rf output 3wat. Cukup menjangkau untuk satu desa.
Cocok untuk radio komunitas.
Sudah termasuk antene, kabel dan power suply. Harga Rp.450.000

Pemancar mini fm 87.5-108mhz 500mwat stereo+lcd display

Pemancar mini fm stereo menggunakan fm modulator dgn display lcd, audio stereo. Rf output 500mwat jangkauan lebih dari 1km.
Harga Rp.350.000,
Sudah termasuk
Antene dipole 1/2A
Kabel+konektor 10mtr
Power suply switching 1A 12v

Pemancar fm mini 500mwat

Pemancar mini 500mwat 88-108mhz siap pakai. Sudah dilengkapi dengan volume musik, volume mic, audio in dan soket untuk mic. Jangkauan maksimal 1,5 km.

Harga Rp.230.000 sudah termasuk antene, kabel dan power suply.

Mengenal komponen Elektronik

Sebelum melanjutkan belajar merakit rangkaian elektronik kita harus tahu dan memahami ilmu dasar-dasar tehnik elektronik. Ilmu yang harus kita kuasai seperti : mengenal nama-nama komponen, cara penghitungannya, mengetahui kakteristik dan fungsi komponen- komponen tersebut

Nama nama komponen :

Resistor, Capasitor, Dioda, Transistor, IC ( integrated ircuit ), Induktor,Transformer dan masih banyak lagi yang lainnya.

IC ( Integrated Circuit )

Sirkuit terpadu (bahasa Inggris: integrated circuit atau IC) adalah komponen dasar yang terdiri dari resistor, transistor dan lain-lain. IC adalah komponen yang dipakai sebagai otak peralatan elektronika.

Pada komputer, IC yang dipakai adalah mikroprosesor. Dalam sebuah mikroprosesor Intel Pentium 4 dengan ferkuensi 1,8 trilyun getaran per detik terdapat 16 juta transistor, belum termasuk komponen lain. Fabrikasi yang dipakai oleh mikroprosesor adalah 60nm.

Sirkuit terpadu dimungkinkan oleh teknologi pertengahan abad ke-20 dalam fabrikasi alat semikonduktor dan penemuan eksperimen yang menunjukkan bahwa alat semikonduktor dapat melakukan fungsi yang dilakukan oleh tabung vakum. Pengintegrasian transistor kecil yang banyak jumlahnya ke dalam sebuah chip yang kecil merupakan peningkatan yang sangat besar bagi perakitan tube-vakum sebesar-jari. Ukuran IC yang kecil, tepercaya, kecepatan "switch", konsumsi listrik rendah, produksi massal, dan kemudahan dalam menambahkan jumlahnya dengan cepat menyingkirkan tabung vakum.

IC di dalam sebuah sirkuit elektronik

Hanya setengah abad setelah penemuannya, IC telah digunakan dimana-mana. Radio, televisi,komputer, telepon selular, dan peralatan digital lainnya yang merupakan bagian penting dari masyarakat modern. Contohnya, sistem transportasi, internet, dll tergantung dari keberadaan alat ini. Banyak skolar percaya bahwa revolusi digital yang dibawa oleh sirkuit terpadu merupakan salah satu kejadian penting dalam sejarah umat manusia.

IC mempunyai ukuran seukuran tutup pena sampai ukuran ibu jari dan dapat diisi sampai 250 kali dan digunakan pada alat elektronika seperti:

• Telepon
• Kalkulator
• Ponsel
• Radio
